產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

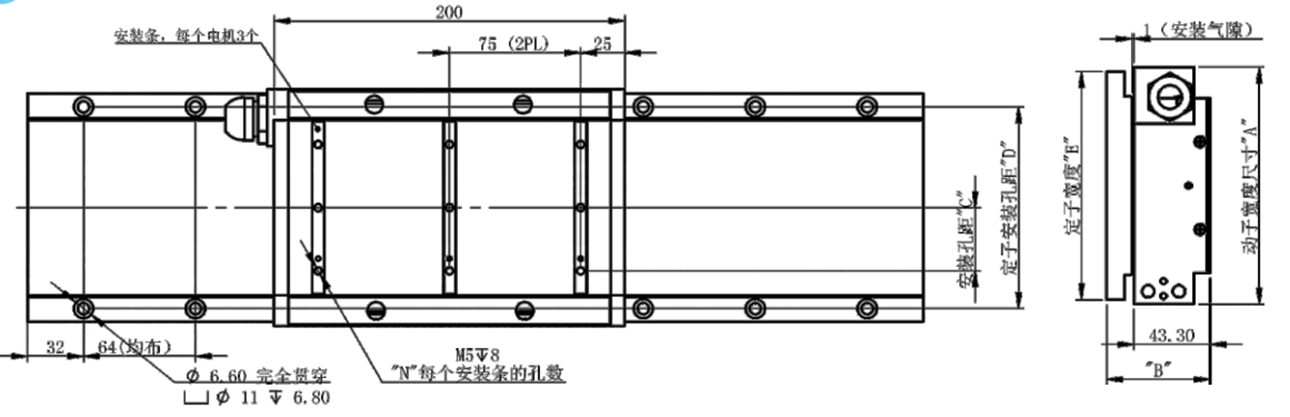

外形圖(單位:mm)
|
性能參數 |
單位 |
LMC-E11-050-A1 |
LMC-E11-075-A1 |
LMC-E11-100-A1 |
LMC-E11-150-A1 |
LMC-E11-200-A1 |
|
峰值推力 |
N |
474 |
640 |
875 |
1302 |
1738 |
|
峰值電流 |
A |
11.3 |
11.3 |
11.3 |
11.3 |
11.3 |
|
持續推力 |
N |
240 |
325 |
442 |
651 |
882 |
|
持續電流 |
A |
7 |
7 |
7 |
7 |
7 |
|
電機常數@Tmax. |
N/(W1/2) |
26.5 |
31.3 |
39 |
47.655 |
|
|
最大持續耗散功率 |
W |
82.32 |
108.045 |
128.625 |
187.278 |
257.25 |
|
繞組代碼 |
|
A1 |
A1 |
A1 |
A1 |
A1 |
|
力常數 |
N/A |
34.3 |
46.4 |
63.2 |
93 |
126 |
|
反向電動勢 |
V/m/s |
27.9 |
37.8 |
51.6 |
75 |
102 |
|
相間電阻 |
ohms |
0.8 |
1.1 |
1.3 |
1.82 |
2.5 |
|
相間電感 |
mH |
7 |
10.2 |
13.1 |
10.1 |
26 |
|
電氣時間常數 |
ms |
7.9 |
8.7 |
9.2 |
9.5 |
9.9 |
|
最大端電壓 |
Vdc |
330 |
330 |
330 |
330 |
330 |
|
吸引力 |
kN |
2.4 |
3.7 |
4.6 |
7.3 |
9.9 |
|
動子重量 | kg |
3.6 |
5 |
6.3 |
9.4 |
12.3 |
|
定子型號 |
|
T-LMC-E050-S*** |
T-LMC-E075-S*** |
T-LMC-E100-S*** |
T-LMC-E150-S*** |
T-LMC-E200-S*** |
|
定子極距 |
mm |
32 |
32 |
32 |
32 |
32 |
|
定子重量 |
kKg/m |
7.5 |
10.1 |
12.7 |
20.7 |
26.8 |
|
定子可選擇長度 |
mm |
064、128、256 |
064、128、256 |
064、128、256 |
064、128、256 |
064、128、256 |
